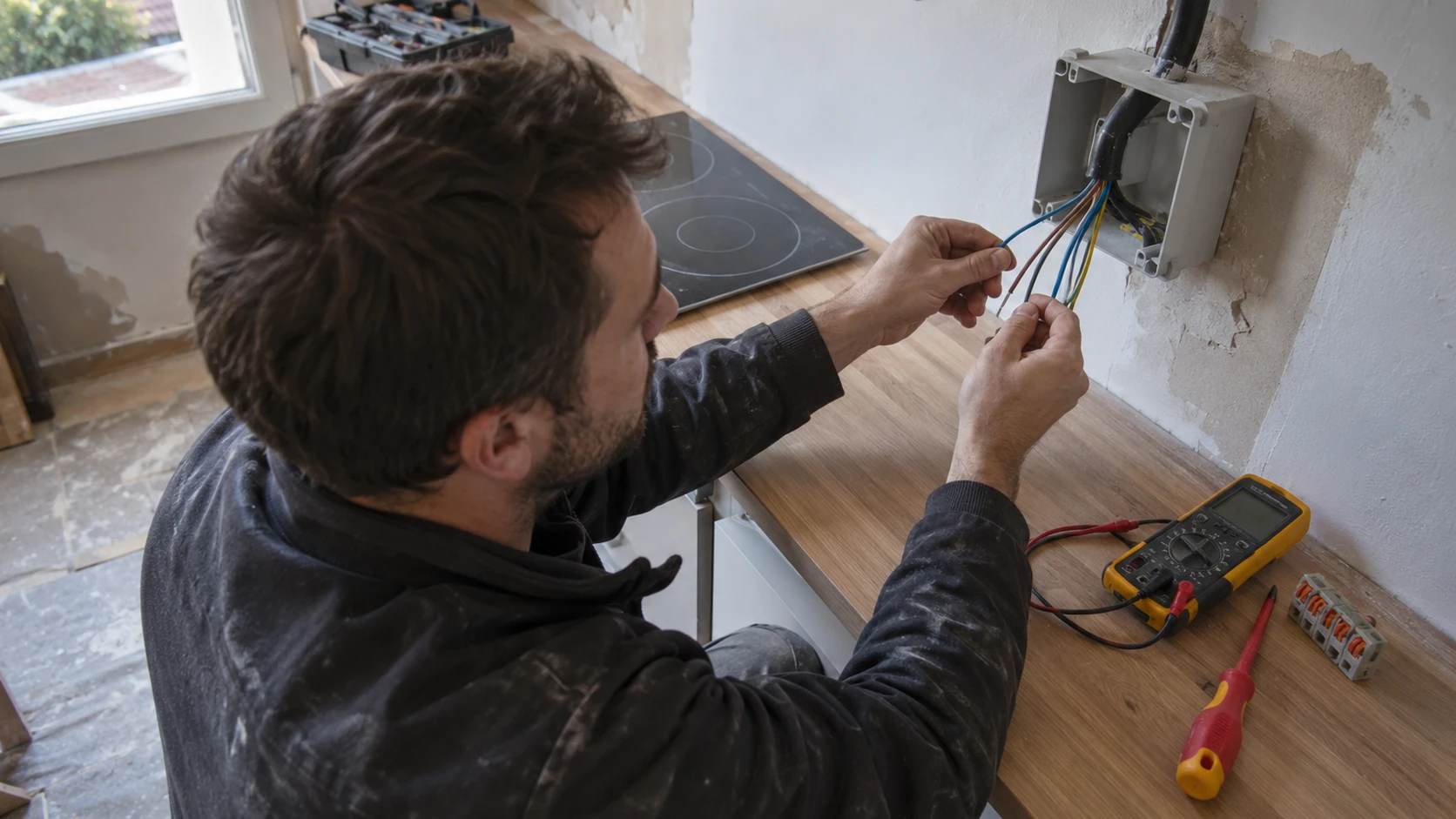

Le branchement d'une plaque à induction avec un câble à cinq fils peut sembler complexe aux néophytes. Mais, avec les bonnes informations techniques et quelques précautions de sécurité, il est tout à fait possible d'effectuer cette installation en toute sérénité. Nous aborderons ici le processus détaillé de raccordement, en prenant soin de respecter la norme NF C 15-100 et en intégrant les spécificités du secteur électrique pour garantir une installation réussie et sécurisée.
Table des matières
Comprendre la norme NF C 15-100 et ses exigences
Qu'est-ce que la norme NF C 15-100 ?
La norme NF C 15-100 est la référence fondamentale lorsqu'il s'agit d'installations électriques en France. Elle définit les règles de conception, de réalisation et d'entretien des installations basse tension afin de garantir la sécurité des personnes et des biens. Cette norme précise également les prescriptions relatives aux circuits dédiés, indispensables pour les plaques à induction dont la consommation énergétique est significative.
Conformément à cette norme, une installation correcte nécessite l'utilisation de conducteurs de section appropriée. Pour une plaque à induction, un circuit dédié alimenté par des câbles de section 6 mm² est recommandé. Cela permet d'assurer la transmission adéquate du courant et d'éviter les surchauffes pouvant endommager l'installation ou être dangereuses.
Configuration requise pour brancher une plaque à induction
Pour brancher une plaque à induction dotée de cinq fils, il est primordial de disposer d'une installation respectueuse de la norme précitée. L'alimentation doit se faire par un disjoncteur différentiel, adapté à la puissance de votre plaque. Généralement, les plaques à induction nécessitent un disjoncteur de 32A.
Chaque plaque peut avoir une demande spécifique en termes de puissance et de configuration de fil. Une lecture attentive du manuel de l'appareil est cruciale avant de commencer le processus de branchement. Pour plus de conseils sur l'aménagement intérieur associé aux appareils domestiques, découvrez comment réussir la décoration de sa cuisine sur Info-Decoration.
Identifier et comprendre le rôle des différents fils
Distinguer phase, neutre et terre
Le câble de votre plaque à induction sera typiquement composé de plusieurs conducteurs distincts :
- Phase (L) : généralement de couleur noire ou marron, qui alimente en courant électrique.
- Neutre (N) : souvent bleu, assure le retour du courant au réseau.
- Terre (T) : jaune et vert, ce conducteur sécurise l'installation contre les fuites de courant potentiel.
Ces trois fils sont essentiels lors de chaque branchement standard de dispositifs électriques.
Rôle des fils additionnels
En plus de ces trois fils, une plaque à induction peut inclure deux conducteurs supplémentaires permettant une flexibilité dans le raccordement. Ceux-ci peuvent être utilisés selon les configurations spécifiques de votre modèle de plaque, ainsi qu'en fonction du type d'installation existante vers laquelle vous vous adaptez.
Il est vital d'utiliser un multimètre pour vérifier la bonne continuité électrique et identifier précisément les fils, notamment lorsque leur codification colorimétrique n'est pas respectée.
Comment effectuer le branchement entre une plaque 5 fils et une installation 3 fils ?
Choisir les bons composants pour son installation
Lorsque l'on passe d'un système à 5 fils à une infrastructure électrique prévue pour 3 fils, l'étape critique consiste à utiliser des bretelles de pontage pour combiner les phases et gérer correctement le tableau de répartition. Un bornier de plaque sera généralement équipé pour accepter un câble en 6², assumant ainsi les besoins de haute puissance requis par ces appareils culinaires sophistiqués.
S'assurer que la section des câbles utilisés s'adapte parfaitement à l'énergie nécessaire à la plaque est indispensable. Consulter le schéma de branchement fourni par le fabricant peut aider à clarifier cette étape cruciale.
Processus de raccordement pas à pas
Voici les étapes recommandées pour réaliser ce branchement :
- Coupez l'alimentation générale au niveau du tableau électrique pour garantir une sécurité absolue pendant les travaux.
- Connectez le conducteur de terre au bornier de terre sur la plaque et au volet désigné sur l'installation fixe.
- Branchez ensemble les fils de phase sur le répartiteur prévu à cet effet en utilisant les bretelles nécessaires si besoin.
- Assurez-vous d'une connexion du neutre directe aux bornes allouées, via leur raccordement à l'aide d'un domino par exemple.
- Vérifiez toutes les connexions à l'aide d'un multimètre pour assurer une construction conforme et réduisant les risques de court-circuit.
Les précautions de sécurité à ne jamais ignorer
Importance de faire appel à un professionnel
Même avec une connaissance avancée des systèmes électriques, certaines installations nécessitent l'intervention de professionnels qualifiés. Si, par exemple, vos éléments de protection comme le différentiel ou le disjoncteur ne sont pas adaptés, cela pourrait entraîner non seulement un dysfonctionnement mais aussi créer un véritable danger domestique.
Préférer parfois solliciter un électricien pour valider la conformité de votre travail initial offre une assurance supplémentaire face aux possibles aléas de l'équipement électrique.
Anomalies potentiellement problématiques
Parmi les préoccupations fréquentes observées lors de ces installations, on trouve :
- Chaînes de connexion mal fixées pouvant mener à l'échauffement des bornes.
- Sections de câbles inappropriées générant des pertes énergétiques et des surtensions ponctuelles.
- Absence d'une mise à la terre efficace exposant à des risques majeurs d'électrocution.
Un contrôle régulier des parties visibles et du serrage optimal réduit considérablement ces menaces.
FAQs sur le branchement d'une plaque à induction 5 fils
Pourquoi ma plaque à induction a-t-elle 5 fils alors que mon installation n’en a que 3 ?
Certains modèles de plaques à induction proposent des options de connectivité variées pour s'adapter à différentes configurations électriques. Les deux fils supplémentaires permettent soit d'accueillir plus d'intensités réparties sur plusieurs circuits, soit offrent simplement une modularité accrue au sein de réseaux plus complexes.
Quels risques peuvent découler d’un branchement incorrect ?
Un mauvais branchement peut entraîner une défaillance totale de l'appareil, mais surtout, il risque de provoquer des courts-circuits, des dégâts matériels dus à la chaleur excessive ou encore augmenter le risque d'incendies causés par la surcharge des réseaux électriques concernés.
Puis-je installer moi-même ma plaque à induction ou devrais-je m'adresser à un professionnel ?
Si vous avez des connaissances suffisantes en électricité et que vos installations existantes sont uniques et conformes, vous pouvez potentiellement installer votre propre plaque. Cependant, quand il est question de nouvelle installation, particulièrement celles ne répondant pas à certains standards récents, l'assistance professionnelle reste vivement conseillée pour éviter toute future complication.
Quel matériel est essentiel pour réussir l’installation ?
Au minimum, vous aurez besoin des équipements suivants :
- Un tournevis d’électricien isolé pour manipuler sans risque.
- Un multimètre pour tester la continuité des connexions.
- Des dominos ou barrettes de connexion adaptés pour relier les fils.
- Un dispositif de coupe-différentielle fonctionnel prévenant les variations soudaines de charge.
